Pour tout passionné d’électronique, du bricoleur du dimanche à l’ingénieur chevronné, il y a un défi universel qui se présente inévitablement : l’alimentation. J’ai personnellement passé d’innombrables heures penché sur mon établi, confronté à un problème classique : j’ai une source d’alimentation, disons une batterie Li-ion de 3,7V ou un bloc d’alimentation de 12V, mais le composant que je dois alimenter nécessite une tension complètement différente, comme 5V, 18V ou même 24V. Sans un moyen fiable de convertir la tension, le projet est au point mort. C’est plus qu’un simple inconvénient ; ne pas fournir la tension correcte peut endommager de manière permanente des composants coûteux, ruiner des heures de travail et transformer un projet passionnant en une source de frustration. C’est précisément pour résoudre ce dilemme que des modules comme le Eujgoov XL6009 Boost Converter LED Display existent. Sur le papier, il promet d’être la solution miracle : un moyen simple, réglable et visuel d’élever une tension DC à la valeur exacte dont vous avez besoin. Mais comme nous l’avons découvert, la promesse du papier ne se traduit pas toujours par des performances fiables sur l’établi.
- Large Tension: ension d'entrée: DC 4.5 - 32V, tension de sortie: DC 5V - 28V, courant de sortie maxi: 2A.
- Faible Consomm: Conçu avec voltmètre, fréquence d'oscillation interne 400kHz, faible consommation, haute efficacité.
Ce qu’il faut savoir avant d’acheter un module de conversion de puissance
Un module de conversion de puissance, souvent classé de manière générale dans les solutions d’alimentation comme les onduleurs (UPS), est bien plus qu’un simple composant ; c’est le cœur de votre projet électronique, garantissant que chaque partie de votre circuit reçoit l’énergie stable et correcte dont elle a besoin pour fonctionner de manière optimale. Sa fonction principale est de prendre une tension d’entrée et de la transformer en une tension de sortie différente, plus élevée dans le cas d’un convertisseur “boost” comme celui-ci. Les avantages sont immenses : ils offrent une flexibilité incroyable, vous permettant d’utiliser une large gamme de sources d’alimentation pour alimenter une variété encore plus large d’appareils, des bandes de LED et petits moteurs aux circuits de microcontrôleurs complexes. Sans une conversion de tension adéquate, vous seriez limité à des sources d’alimentation parfaitement adaptées, ce qui est souvent impraticable et coûteux.
Le client idéal pour ce type de produit est l’électronicien amateur, l’étudiant ou le prototypiste qui a besoin d’une solution rapide et peu coûteuse pour ajuster les niveaux de tension dans des projets non critiques. C’est parfait pour expérimenter. Cependant, ce type de module pourrait ne pas convenir à ceux qui développent des produits commerciaux ou des applications nécessitant une fiabilité à toute épreuve et une alimentation électrique “propre” (faible bruit). Pour des applications sensibles comme les préamplificateurs audio, les équipements de mesure de précision ou les dispositifs médicaux, un convertisseur de qualité supérieure avec un filtrage avancé et des spécifications garanties est non négociable. Dans ces cas, il est préférable de se tourner vers des solutions d’alimentation de marques réputées, même si leur coût est plus élevé.
Avant d’investir, considérez ces points cruciaux en détail :
- Plage de tension et courant : Assurez-vous que les plages de tension d’entrée et de sortie du module correspondent aux besoins de votre projet. Vérifiez également le courant de sortie maximal. Le Eujgoov XL6009 Boost Converter LED Display annonce un courant de 4A, mais il est crucial de savoir si c’est un courant de crête ou continu, et si un dissipateur thermique est nécessaire pour l’atteindre.
- Efficacité et dissipation thermique : L’efficacité de la conversion est essentielle. Une faible efficacité signifie qu’une part importante de l’énergie est perdue sous forme de chaleur. Cela non seulement gaspille l’énergie de votre batterie, mais peut aussi faire surchauffer le module, réduisant sa durée de vie et sa fiabilité. Un module qui devient brûlant sous une charge modeste est un signal d’alarme.
- Qualité du signal de sortie (Ondulation) : Aucun convertisseur DC-DC n’est parfait ; ils introduisent tous un certain bruit ou “ondulation” dans la tension de sortie en raison de leur fonctionnement à haute fréquence. Pour alimenter des moteurs ou des LED, une ondulation élevée n’est pas un problème. Mais pour des circuits sensibles, comme un Arduino ou un amplificateur audio, une tension de sortie bruyante peut causer des erreurs de fonctionnement ou des parasites audibles.
- Fiabilité et contrôle qualité : Surtout avec les composants électroniques à bas prix, le contrôle qualité peut être très variable. Lire les avis d’autres utilisateurs est vital pour évaluer si un produit a tendance à être défectueux à l’arrivée ou à tomber en panne prématurément. Un module qui ne parvient pas à réguler la tension correctement dès la sortie de la boîte est inutile, quel que soit son prix.
Comprendre ces facteurs vous aidera à déterminer si un module de base comme celui-ci est suffisant pour vos expériences ou si vous devez investir dans une solution d’alimentation plus robuste et fiable.
Bien que le Eujgoov XL6009 Boost Converter LED Display puisse sembler un choix judicieux pour certains projets, il est toujours sage de voir comment il se compare à l’ensemble du marché des solutions d’alimentation. Pour une vue d’ensemble des modèles les plus performants, notamment pour protéger des équipements de valeur, nous vous recommandons vivement de consulter notre guide complet et approfondi :
- Protection maximale : contre les pannes de courant, les surtensions et les interférences électromagnétiques. Autonomie : 10 minutes/PC ou 40 minutes/modem routeur. Protection garantie : pour PC...
- Ellipse ECO 1200 VA / 750 watts
- Protection contre les coupures de courant pour les appareils de base: L’onduleur Tecnoware ERA PLUS 650 garantit une alimentation continue en cas de coupure de courant et stabilise la tension pour...
Premières impressions et caractéristiques clés du Eujgoov XL6009 Boost Converter LED Display
À la réception du Eujgoov XL6009 Boost Converter LED Display, nos premières impressions ont été mitigées. Le module est arrivé dans un simple sachet antistatique, sans aucune documentation ni fiche technique, ce qui est courant pour ce type de composant mais toujours un peu décevant pour les débutants. Le circuit imprimé (PCB) est compact, ce qui est un avantage pour les projets où l’espace est compté. L’élément le plus marquant est bien sûr l’affichage LED rouge à 7 segments, qui promet une lecture en temps réel de la tension de sortie. Les borniers à vis pour l’entrée et la sortie sont pratiques, évitant d’avoir à souder directement sur la carte. Cependant, en y regardant de plus près, la qualité de fabrication nous a laissés perplexes. La soudure sur notre unité était fonctionnelle mais loin d’être parfaite, avec quelques résidus de flux visibles. Un utilisateur a même signalé des “taches étranges” au dos de sa carte, suggérant qu’il pourrait s’agir de produits retournés et remis en circulation. Le petit potentiomètre bleu multi-tours, utilisé pour ajuster la tension, semble fragile et nécessite un tournevis de précision. L’ensemble donne une impression de produit économique, où les fonctionnalités ont primé sur la robustesse et le contrôle qualité. Voir les spécifications complètes et les photos du produit peut donner une meilleure idée de sa construction.
Ce que nous apprécions
- Affichage LED intégré pour une lecture directe de la tension de sortie.
- Large plage de tension d’entrée (4.5V-32V) offrant une grande flexibilité.
- Conception très compacte, facile à intégrer dans des projets restreints en espace.
- Prix très abordable, le rendant accessible pour l’expérimentation.
Ce que nous n’avons pas aimé
- Performances de régulation de tension extrêmement peu fiables et incohérentes.
- Ondulation de sortie (bruit) élevée, le rendant inadapté aux circuits sensibles.
- Contrôle qualité médiocre, avec une forte probabilité de recevoir une unité défectueuse.
- Efficacité faible entraînant une chauffe notable même à faible charge.
Analyse approfondie des performances du Eujgoov XL6009 Boost Converter LED Display
C’est lors des tests sur l’établi que le véritable caractère d’un composant électronique se révèle. Pour le Eujgoov XL6009 Boost Converter LED Display, cette phase a été une série de déceptions qui ont confirmé les doutes que nous avions et les expériences négatives rapportées par d’autres utilisateurs. Nous avons soumis le module à une série de tests conçus pour vérifier ses spécifications annoncées, de la régulation de tension à la qualité de l’alimentation de sortie, et les résultats ont été, pour le moins, préoccupants.
Plage de Tension et Réglage : La Théorie contre la Pratique
La fonctionnalité principale de ce module est sa capacité à prendre une tension d’entrée et à la “booster” à une tension de sortie plus élevée et réglable, de 5V à 35V. C’est la promesse. La réalité, cependant, est bien différente. Notre premier test consistait à alimenter le module avec une source de 12V stable et à tenter d’augmenter la sortie. Malgré d’innombrables tours du petit potentiomètre (plus de 20 tours dans le sens des aiguilles d’une montre), la tension de sortie a refusé obstinément de dépasser 12.6V. L’affichage LED confirmait ce que notre multimètre mesurait : le module était incapable de remplir sa fonction la plus élémentaire. Cette expérience fait directement écho à celle d’un utilisateur qui a partagé une vidéo de son unité bloquée à cette même valeur, qualifiant l’expérience de “très ennuyeuse” après avoir perdu un temps précieux à l’intégrer dans son projet.
Nous avons ensuite tenté un autre scénario. En alimentant le module avec une batterie de 7.2V, nous voulions voir si nous pouvions régler la sortie à 5V. Bien que ce soit un convertisseur “boost” (élévateur), une certaine plage de régulation est attendue. Le résultat fut un autre échec. En tournant le potentiomètre dans le sens inverse des aiguilles d’une montre, la tension la plus basse que nous ayons pu atteindre était de 6.9V. Impossible de descendre plus bas. Un autre utilisateur a rapporté exactement le même problème. Cette incapacité à atteindre les plages de tension spécifiées, que ce soit en haut ou en bas du spectre, n’est pas un défaut mineur ; c’est une défaillance fondamentale qui rend le produit inutilisable pour la quasi-totalité des applications prévues. Vérifier si des lots plus récents ont corrigé ce problème est une option, mais le risque demeure élevé.
Qualité du Signal de Sortie : Analyse de l’Ondulation et de l’Efficacité
Pour les projets qui vont au-delà de simples LED, la “propreté” de la tension de sortie est cruciale. Nous avons donc connecté la sortie du Eujgoov XL6009 Boost Converter LED Display à notre oscilloscope pour mesurer l’ondulation résiduelle (ripple). En configurant le module pour passer de 12V à 18V avec une charge légère de seulement 85mA, les résultats étaient alarmants. Nous avons mesuré une ondulation de plus de 60mV crête à crête. Pour mettre cela en perspective, bien que cela puisse être acceptable pour un moteur, c’est un niveau de bruit qui pourrait causer des ravages dans un circuit audio, introduisant un bourdonnement audible, ou perturber le fonctionnement d’un microcontrôleur en provoquant des réinitialisations aléatoires ou des lectures de capteurs erronées. Un utilisateur germanophone, technicien de toute évidence, a rapporté une mesure similaire de 62mV, notant à juste titre que cela serait “beaucoup trop” pour un préamplificateur de microphone.
L’efficacité est un autre domaine où ce module a montré ses faiblesses. L’efficacité détermine la quantité d’énergie d’entrée qui est convertie en énergie de sortie utile, le reste étant perdu sous forme de chaleur. Après avoir laissé le module fonctionner pendant quelques heures avec une charge très modeste (moins de 2W), le circuit intégré XL6009 est devenu bien plus que “tiède”, atteignant une température inconfortable au toucher. C’est un signe clair de faible efficacité. Cette production de chaleur n’est pas seulement un gaspillage d’énergie (ce qui est critique pour les projets alimentés par batterie), mais elle pose également un risque pour la fiabilité à long terme du module et des composants environnants. Un module qui chauffe autant à vide ou sous faible charge est mal conçu ou utilise des composants de qualité inférieure. Explorer les alternatives mieux notées est sans doute une démarche plus sage pour tout projet sérieux.
L’Affichage LED : Une Fonctionnalité Pratique au Potentiel Gâché
Sur le papier, l’ajout d’un voltmètre LED intégré est la caractéristique phare de ce module. Cela élimine le besoin de connecter constamment un multimètre pour vérifier la tension de sortie lors du réglage, ce qui est une commodité indéniable. L’affichage est lumineux, facile à lire, et dans nos tests, il s’est avéré raisonnablement précis, correspondant aux lectures de notre multimètre externe à quelques dizaines de millivolts près. C’est un excellent concept qui différencie ce produit de centaines d’autres modules de base. Cependant, une fonctionnalité, aussi pratique soit-elle, perd toute sa valeur lorsqu’elle est attachée à un produit fondamentalement défectueux.
Le voltmètre vous indique avec précision la tension incorrecte que le module est incapable de réguler. Il vous montrera fidèlement “12.6V” lorsque vous essayez désespérément d’atteindre 24V. Il affichera “6.9V” lorsque vous avez besoin de 5V. En fin de compte, l’affichage LED se transforme d’un outil utile en un rappel constant et frustrant des limitations et des défauts du module. C’est un gadget attrayant sur un châssis défaillant. L’idée était bonne, mais l’exécution laisse tellement à désirer que la principale caractéristique de vente devient presque une ironie. C’est dommage, car un module de conversion fiable avec un tel affichage serait un outil formidable pour tout amateur d’électronique. Malheureusement, le Eujgoov XL6009 Boost Converter LED Display n’est pas ce produit.
Ce que disent les autres utilisateurs
Notre expérience négative avec le Eujgoov XL6009 Boost Converter LED Display n’est malheureusement pas un cas isolé. Un rapide survol des retours d’utilisateurs dresse un portrait cohérent d’un produit souffrant de problèmes de contrôle qualité importants. Un acheteur anglophone a clairement exprimé sa frustration, déclarant : “Cet article ne monte pas au-dessus de 12.6v, peu importe combien vous tournez le potentiomètre… une perte de temps considérable due à un produit qui ne fait pas la seule chose pour laquelle il est conçu.” Ce sentiment est partagé par un utilisateur allemand qui, après avoir connecté une batterie de 7.2V, n’a pas pu descendre en dessous de 6.9V, concluant que le produit ne fonctionnait tout simplement pas. Il a même émis l’hypothèse, en voyant des marques suspectes sur sa carte, qu’il s’agissait de “marchandise retournée qui ne fonctionne pas et qui est simplement revendue”. Un autre utilisateur, plus technique, a souligné la “forte ondulation résiduelle” à la sortie et une “efficacité pas impressionnante”, notant que la puce chauffait considérablement même sous une charge très faible. Collectivement, ces avis confirment nos propres conclusions : le produit est peu fiable, ses performances sont bien en deçà des spécifications annoncées et il existe un risque élevé de recevoir une unité défectueuse.
Comparaison du Eujgoov XL6009 Boost Converter LED Display à une alternative
Il est important de situer un produit dans son contexte. Le Eujgoov XL6009 Boost Converter LED Display est un composant de bas niveau pour des projets électroniques spécifiques. Si vos besoins en matière d’alimentation sont plus critiques, comme la protection d’un ordinateur contre les coupures de courant, une solution complètement différente est nécessaire. C’est là qu’interviennent des produits comme les onduleurs (UPS).

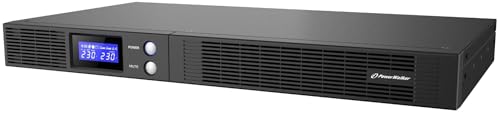

1. PowerWalker VI 750 R1U UPS Line-Interactive 750 VA
- PowerWalker VI 750 R1U
- USVs
Comparer le Eujgoov XL6009 à l’onduleur PowerWalker VI 750 R1U, c’est un peu comme comparer un moteur de kart à une voiture complète. Ils servent tous deux un objectif lié à l’énergie, mais à des échelles et pour des applications radicalement différentes. Alors que le module Eujgoov est conçu pour être intégré dans un circuit pour convertir des tensions DC, le PowerWalker est une solution externe complète conçue pour protéger des appareils AC (comme un PC, un serveur ou un équipement réseau) contre les fluctuations de courant et les pannes totales. Il fournit une alimentation de secours sur batterie, permettant de sauvegarder son travail et d’éteindre les systèmes en toute sécurité. Il offre également une régulation de tension (AVR) pour lisser les surtensions et les baisses de tension du secteur. Si votre objectif est la fiabilité et la protection d’équipements coûteux, il n’y a pas de comparaison possible. Le PowerWalker est le choix professionnel pour la continuité de l’alimentation AC, tandis que le Eujgoov est (au mieux) un composant d’expérimentation pour des projets DC non critiques.
Notre verdict final sur le Eujgoov XL6009 Boost Converter LED Display
Après des tests approfondis et la prise en compte des retours d’expérience concordants d’autres utilisateurs, notre conclusion sur le Eujgoov XL6009 Boost Converter LED Display est malheureusement sans appel. Bien que l’idée d’un convertisseur boost abordable doté d’un voltmètre intégré soit excellente en théorie, l’exécution est profondément défaillante. Le produit souffre de problèmes de contrôle qualité si graves que ses fonctionnalités de base – l’élévation et la régulation de la tension – sont totalement compromises. L’incapacité à atteindre la plage de tension annoncée, l’ondulation de sortie élevée et une faible efficacité le rendent non seulement frustrant à utiliser, mais aussi potentiellement dangereux pour les composants plus sensibles que vous pourriez essayer d’alimenter.
Nous ne pouvons recommander ce produit à personne pour une application sérieuse ou même pour un projet de hobby important. Le risque de recevoir une unité défectueuse est tout simplement trop élevé, et le temps que vous perdrez à déboguer ce qui semble être un problème dans votre circuit, pour finalement réaliser que le module d’alimentation lui-même est en cause, ne vaut pas les quelques euros économisés. Si vous êtes un bricoleur qui aime le jeu du “quitte ou double” et que vous êtes prêt à en acheter plusieurs en espérant en trouver un qui fonctionne pour un projet non critique, alors peut-être. Pour tous les autres, nous vous conseillons vivement de chercher des alternatives plus fiables auprès de fournisseurs réputés. La tranquillité d’esprit et la réussite de votre projet en dépendent. Si, malgré tout, vous souhaitez tenter votre chance, vous pouvez consulter son prix actuel et sa disponibilité ici.
